ハーレーのエンジンの世代はロッカーカバーの形で分かるショベル・エボ・ツインカム・M8の年式と排気量

この記事でわかること

• ナックル・パン・ショベルは、ヘッドの上のカバーの形で見分けます。 3つの呼び名は、ロッカーカバー（ヘッドの上のふた）の形から付きました。握ったこぶし、ケーキの型、石炭のシャベルです。その後のエンジンは、カムとバルブの数で分かれます。ツインカムはカムが2本、ミルウォーキーエイトはカムが1本で、1気筒に4バルブです。→9行の早見表・見分け方
• 世代の境目の年式は、車種で1年ずれます。 ミルウォーキーエイトは、ツーリングが2017年式、ソフテイルが2018年式からです。2017年式のソフテイルとダイナは、まだツインカム103でした。→境目の年式
• 部品は「世代の名前・年式の範囲・品番」の3つで探します。 H-Dによると、ツインカムがエボリューションと共通に使う部品は18点だけです。海外の出品も「99-06」「07-17」のように、年式の範囲を書いていました。→部品は世代をまたげる？

この記事は、エンジンの世代と年式を調べるための手引きです。部品が合うかの判定、本物かどうかの判定、査定はしません。

「世代」と年式はどう数える？（この表の読み方）

• ビッグツインは、大きい排気量のV型2気筒の系列です。 H-Dは、パンヘッドを「2代目のビッグツイン」、ミルウォーキーエイトを「9代目のビッグツイン」と書いています。スポーツスター（型式がXLで始まる車）のエンジンは、別の系列です。
• 年式の欄は、H-Dが資料に書いた区切りです。 実際の車では、同じ年式に2つの世代が並ぶことがあります。1984年は、ショベルヘッドとエボリューションの両方の年です。境目は境目の年式の節にまとめました。
• 表のセルは、確かめられた値だけです。 H-Dの資料（A級）で確かめた値か、独立した資料2件で一致した値だけを書きました。資料が1件だけの話は、表に入れずに本文で「資料1件のみ」と書いています。確かめられない欄は「—」です。
• 「出品での書き方」の列は、私の観察です。 2026年10月1日に、海外の出品サイト（セカイモン）の検索の1ページ目を見て、タイトルの書き方を数えました。部品が合うかの根拠にはしていません。

どの世代のエンジン？ ナックルヘッドからミルウォーキーエイトまで9行の早見表

ハーレーダビッドソンのエンジンの世代（ビッグツインとスポーツスター用）の年式・排気量・見分けの手がかり

型番で絞り込む

型番の一部でも絞れます。全角・半角、ハイフンや空白の有無は区別しません。入力した文字はこのページの中だけで使い、送信しません。

9件の型番があります。

確度の札（意味は表の下）:確定観察

横に続きます（8列）→

ハーレーダビッドソンのエンジンの世代（ビッグツインとスポーツスター用）の年式・排気量・見分けの手がかり

型番	世代・何のエンジンか	年式（H-Dの区切り）	排気量	見分けの手がかり	形式（気筒・バルブ・カム）	出品での書き方（観察）	探す

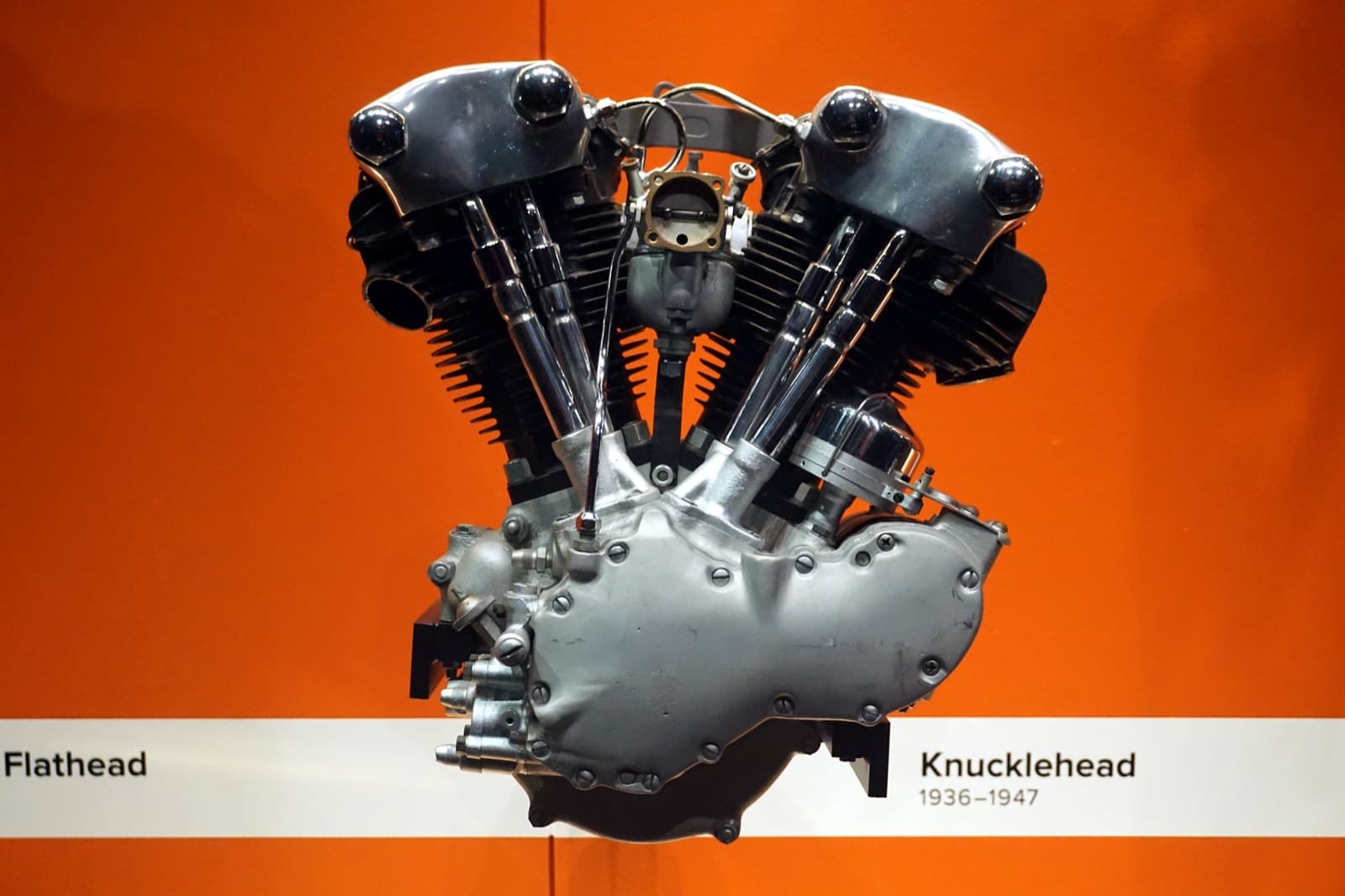

ナックルヘッド（Knucklehead）	H-Dで初めての頭上弁（OHV）のエンジン。のちの空冷V型2気筒の基本の形になった確定	1936〜1947年（1948年からパンヘッド）確定	61キュービックインチ。のちに74キュービックインチも確定	ロッカーカバーとプッシュロッドの管が、握ったこぶし（ナックル）に見える確定	45度のV型2気筒。プッシュロッドで動かす頭上弁確定	18件のうち16件が「Panhead」「Flathead」も一緒に書き、複数の世代に使える部品として出していた（2026年10月1日）観察	海外の出品を見る英語の検索語 Harley Knucklehead

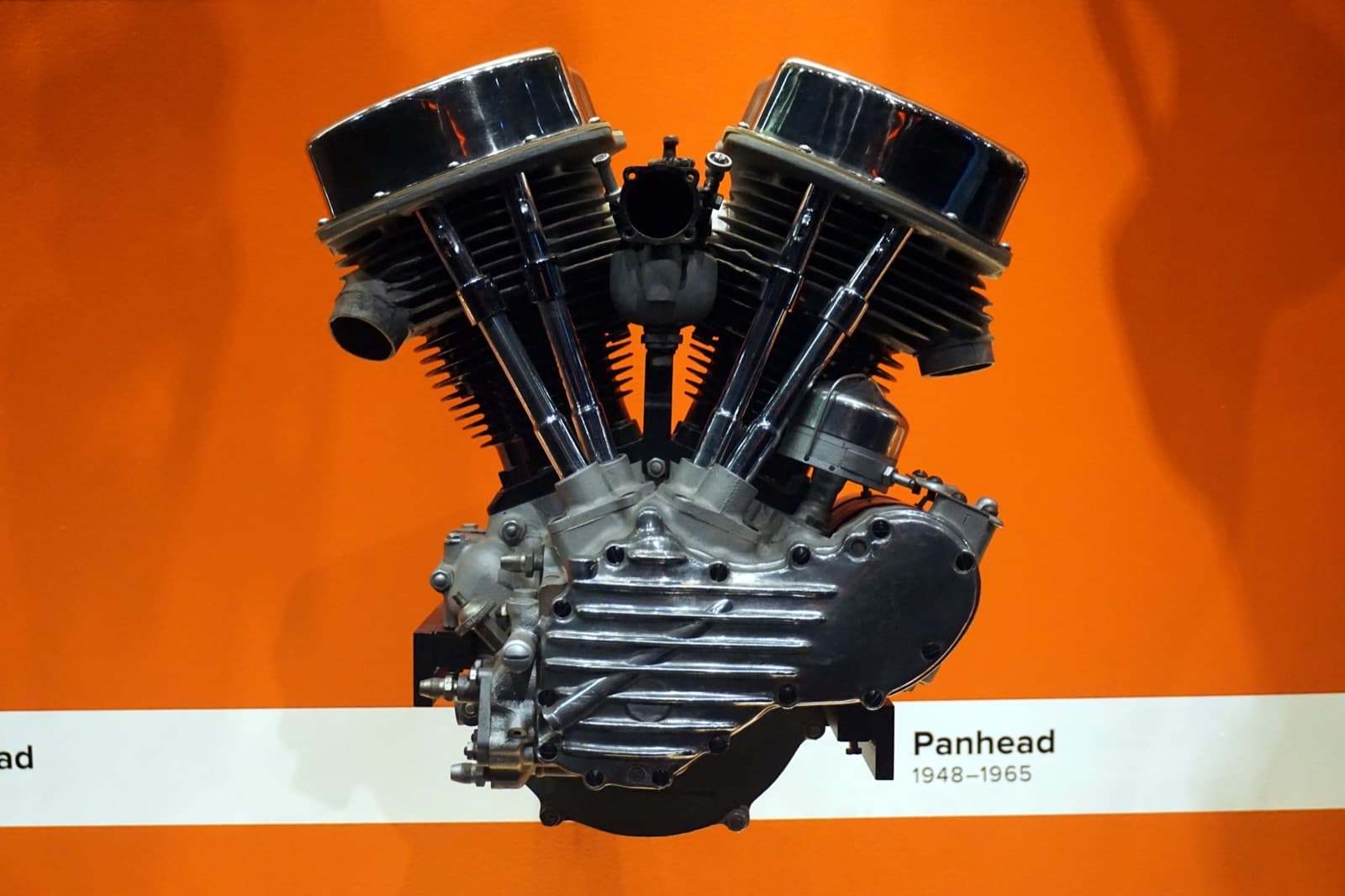

パンヘッド（Panhead）	ナックルヘッドの次のビッグツイン。ヘッドがアルミになった確定	1948〜1965年（1966年からショベルヘッド）確定	61と74キュービックインチ（74はFL・FLH）確定	プレスで作ったロッカーカバーが、ケーキの型（パン）に見える確定	油圧のバルブリフターを採用。ナックルヘッドより8ポンド（約3.6kg）軽い確定	21件のうち11件が、ナックルヘッド・ショベルヘッド・フラットヘッドの名前も一緒に書いていた（2026年10月1日）観察	海外の出品を見る英語の検索語 Harley Panhead
ショベルヘッド（Shovelhead）ショベルヘッドの年式と見分け方を読む	パンヘッドの次のビッグツイン確定	1966〜1984年確定	74と80キュービックインチ確定	ロッカーカバーが、昔の石炭のシャベルのような形確定	アルミのヘッドを改良。電装は12ボルト確定	24件のうち9件が「FL」「FLH」「FX」など型式の記号を、4件が「66-84」「70-84」など年式の範囲を書いていた（2026年10月1日）観察	海外の出品を見る英語の検索語 Harley Shovelhead
エボリューション（Evolution。ビッグツイン）エボリューションの年式と境目を読む ほかの事実（1） 燃料噴射: 1995年のエレクトラグライド ウルトラクラシックで、H-Dで初めて電子燃料噴射確定	ショベルヘッドの次のビッグツイン。H-Dで初めてコンピューターで設計したエンジン確定	1984〜1999年確定	80キュービックインチ（約1,340cc）確定	シリンダーもヘッドもアルミ確定	45度のV型2気筒。プッシュロッドで動かす頭上弁確定	24件のうち9件が「84-」で始まる年式の範囲（「84-99」は5件）を、9件が「Evo」を書いていた（2026年10月1日）観察	海外の出品を見る英語の検索語 Harley Evolution 1340
ツインカム88（Twin Cam 88）ツインカム88の年式と88Bの違いを読む	エボリューションの次のビッグツイン。名前はカムが2本あることから確定	1999〜2006年式（2007年式からツインカム96）確定	88キュービックインチ（1,450cc）確定	エボリューションと共通の部品は18点だけ確定	カム2本。B型（88B）は、フレームに直に載せるソフテイル用にバランサーを付けた確定	24件のうち9件が「99-06」「1999-2006」の範囲を、4件が「TC88」を書いていた（2026年10月1日）観察	海外の出品を見る英語の検索語 Harley Twin Cam 88
ツインカム96・103・110ツインカムの始まり（88）から読む	ツインカムの排気量を大きくした版確定	2007〜2017年式。ツーリングは2016年式まで（2017年式からミルウォーキーエイト）確定	96・103・110キュービックインチ（96は1,584cc）確定	カム2本の形は88と同じ。最後は110キュービックインチまで大きくなった確定	96の車には103・110の載せ替え用エンジンが用意され、車種ごとの適合とECMの書き換えが要る確定	24件のうち10件が「07-17」「2007-2016」など2006〜2017年の範囲を、10件が「96 103」と2つの排気量を並べて書いていた（2026年10月1日）観察	海外の出品を見る英語の検索語 Harley Twin Cam 96
ミルウォーキーエイト（Milwaukee-Eight）ミルウォーキーエイトの排気量と年式を読む	H-Dの9代目のビッグツイン。名前は1気筒4バルブ、合わせて8バルブから確定	ツーリングは2017年式から、ソフテイルは2018年式から確定	はじめは107と114キュービックインチ。のちに117（2019年はCVOだけ）と121も確定	カムは1本に戻った。どの版もバランサー付きで、一部はヘッドを水で冷やす「Twin-Cooled」確定	45度のV型2気筒。可変バルブタイミングは2023年から確定	25件のうち16件がエアクリーナーの部品で、8件が「M8」と略していた。年式の範囲を書いたのは3件（2026年10月1日）観察	海外の出品を見る英語の検索語 Harley Milwaukee Eight 107

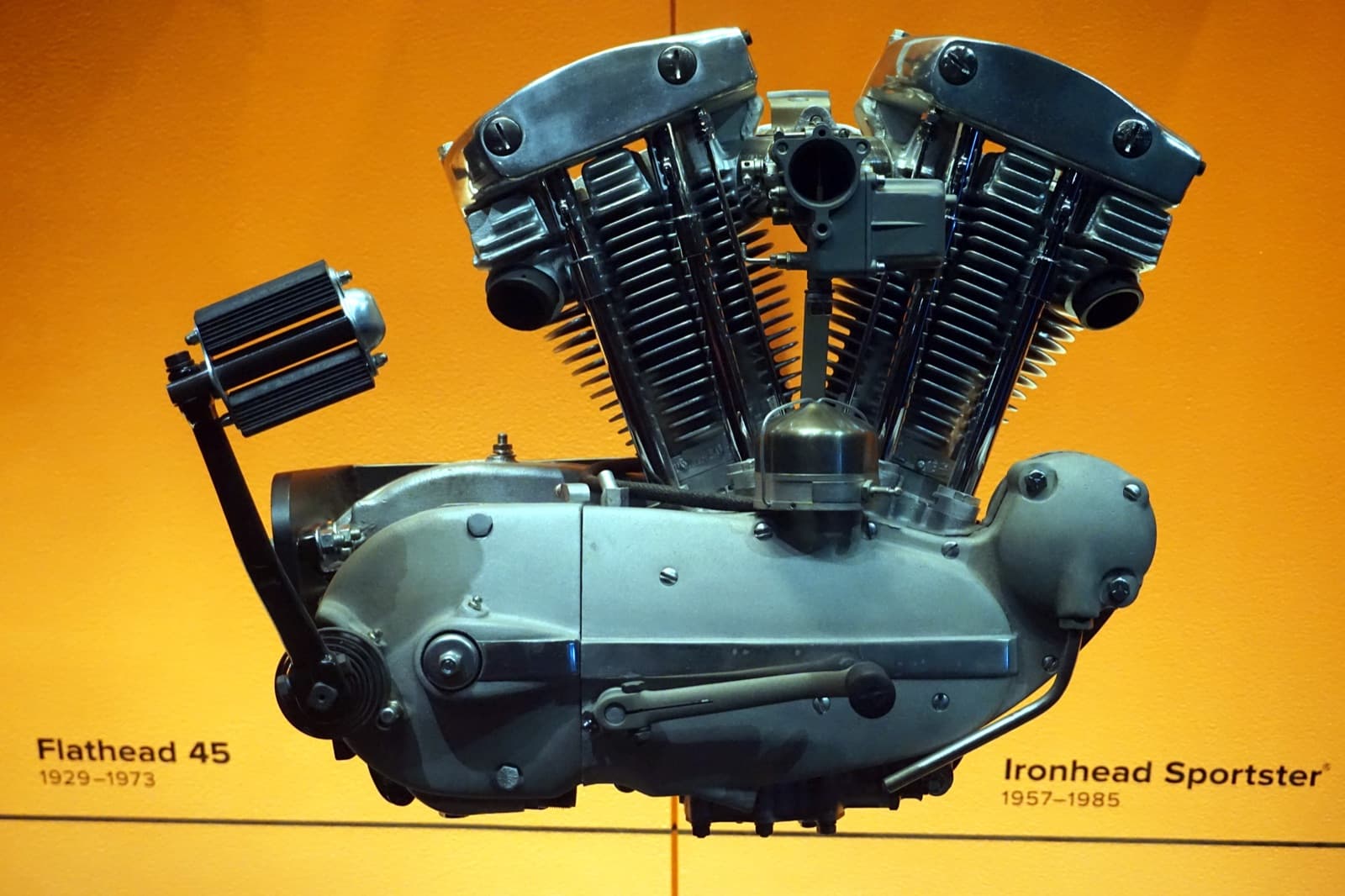

アイアンヘッド（Ironhead。スポーツスター用）	スポーツスター（XL）のためのエンジン。ビッグツインとは別の系列確定	1957〜1985年（1986年からエボリューション）確定	55キュービックインチ（登場したとき）確定	シリンダーヘッドが鉄（呼び名の由来）。変速機と同じケースに入る一体型確定	45度のV型2気筒。頭上弁確定	25件のうち12件が「XL」「XLH」「XLCH」など型式の記号を書いていた（2026年10月1日）観察	海外の出品を見る英語の検索語 Harley Ironhead Sportster

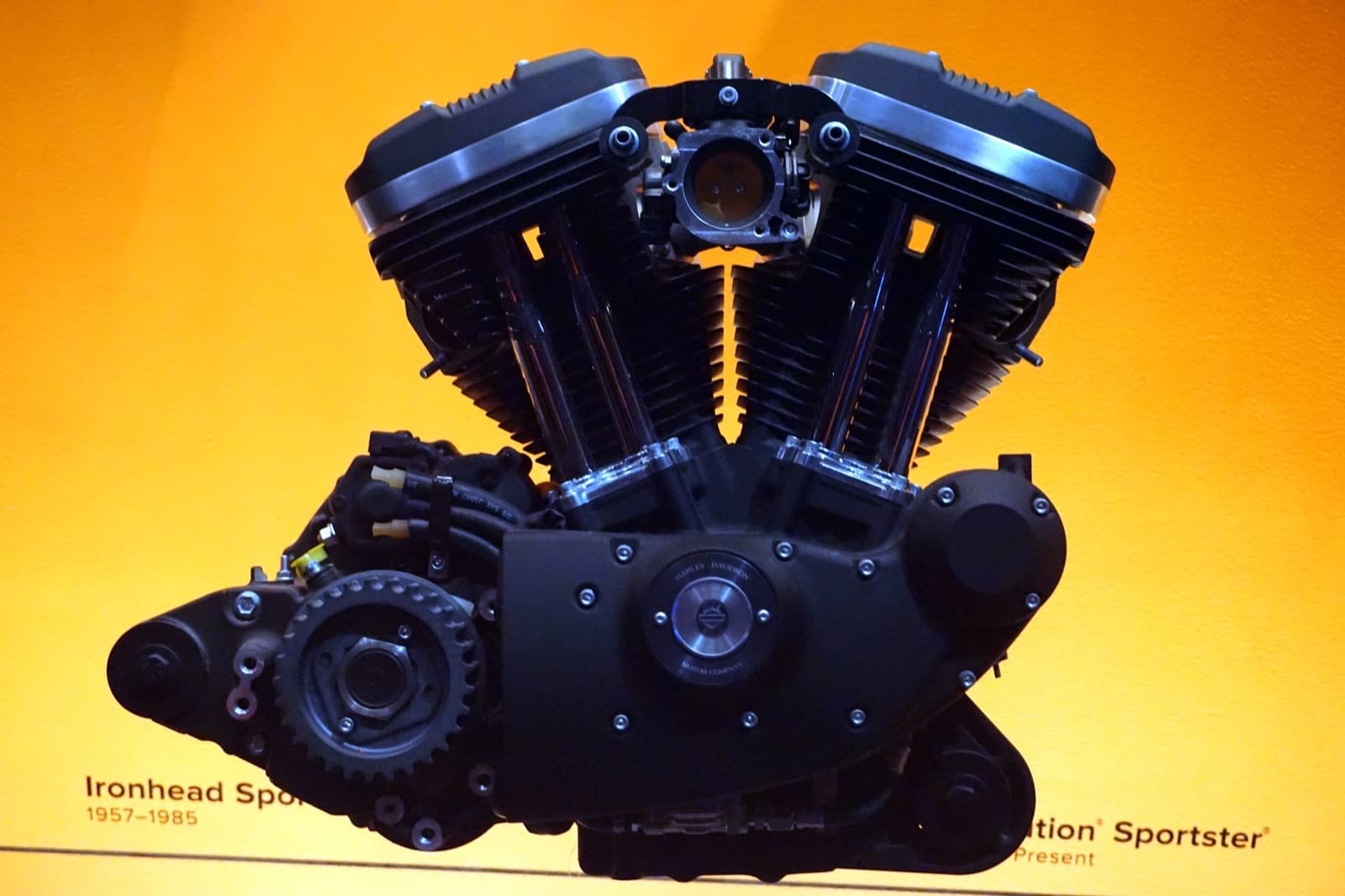

エボリューション（スポーツスター用）	スポーツスター用の一体型のエンジン。ビッグツインのエボリューションの設計を多く引き継いだ別のエンジン確定	1986〜2022年（最後の1台は2022年11月18日の製造）確定	はじめ1,100cc。のちに883ccと1,200cc確定	ビッグツインのエボリューション（約1,340cc）とは排気量で分かれる確定	—資料で確かめられていません	24件のうち23件が「1200」を、5件が「1988-2003」「88-03」の範囲を書いていた（2026年10月1日）観察	海外の出品を見る英語の検索語 Harley Evolution Sportster 1200

確定＝公的機関・規格団体・メーカーなどの出典で確かめた事実。通説＝独立した複数の資料で一致している説（コレクターの資料だけによるものは「コレクターの間の説」）。観察＝運営者が出品での書かれ方を見た記録で、製品の事実の根拠にはしていません。「—」＝資料で確かめられていない項目です。推測では埋めていません。

• ナックルヘッド（Knucklehead）・パンヘッド（Panhead）・ショベルヘッド（Shovelhead）・エボリューション（Evolution。ビッグツイン）・ツインカム88（Twin Cam 88）・ミルウォーキーエイト（Milwaukee-Eight）・アイアンヘッド（Ironhead。スポーツスター用）・エボリューション（スポーツスター用）の写真：Michael Barera（一部を切り出し）・CC BY-SA 4.0・元のページ（ナックルヘッド（Knucklehead）・パンヘッド（Panhead）・ショベルヘッド（Shovelhead）・エボリューション（Evolution。ビッグツイン）・ツインカム88（Twin Cam 88）・ミルウォーキーエイト（Milwaukee-Eight）・アイアンヘッド（Ironhead。スポーツスター用）・エボリューション（スポーツスター用））

表の出典の格は、ページ下の出典一覧にあります。H-Dの公式サイトとH-Dの報道資料はA級、報道とWikipedia英語版はB級です。写真は、ハーレーダビッドソン博物館（米ウィスコンシン州ミルウォーキー）の展示「Engine Room」を撮った物です。

• 2021年のスポーツスターSからは、Revolution Max という水冷のエンジンです。H-Dは、Revolution Max を1,250ccと975ccの60度のV型2気筒としています。この表のどの世代にも当たりません。
• ミルウォーキーエイトの117キュービックインチは、H-Dのエンジンの歴史のページには載っていません。ただ、2019年のH-DのサイトはCVOだけの排気量として117を載せ、2026年モデルでは Street Bob の諸元も117です。年式と車種での分かれ方はミルウォーキーエイトのページにあります。

ヘッドのどこを見れば世代が分かる？ ロッカーカバーの形とカムの数

ナックルヘッドからショベルヘッドまでは、ヘッドの上のロッカーカバーの形で見分けます。エボリューションから後は、カムの数とバルブの数が手がかりです。

私の読み方: ツインカムとミルウォーキーエイトの外から見た形の違いを、H-Dの資料で確かめることはできませんでした。そのため、この2つは見た目ではなく、車体番号の年式と車種で決めてください（車体番号と組み合わせる）。上の写真は博物館の展示の1台ずつで、同じ世代でも年式や車種で色やカバーが違います。

境目の年式はなぜ車種で違う？ 1984年・1999年・2017年

世代が替わった年は、車種によって1年ほどずれます。資料で確かめた境目は次の3つです。

1. 1984年: ショベルヘッドとエボリューションが重なる。 H-Dの区切りでは、ショベルヘッドは1984年まで、エボリューションは1984年からです。Wikipedia英語版は、1985年のFLHにもショベルヘッドが残ったとしています（資料1件のみ）。
2. 1999年と2000年: ツインカム88への切り替え。 ツインカム88は1999年式で、1998年9月に発表されました。Wikipedia英語版は、ツーリングとダイナが1999年、ソフテイルが2000年にツインカムへ替わったとしています。バイク雑誌の Hot Bike も、ソフテイル用のバランサー付きの88Bは2000年からと書いています（通説。88Aと88Bの違いはツインカム88のページ）。
3. 2017年と2018年: ミルウォーキーエイトへの切り替え。 H-Dの報道資料では、2017年式のツーリングがミルウォーキーエイトで、同じ年のソフテイルとダイナ（ストリートボブを除く）はツインカム103でした。ソフテイルは2018年式で8車種を作り直し、ミルウォーキーエイトの107と114になりました。

ツインカムの中の88から96への切り替えは、2007年式です。88の1,450ccに対して、96は1,584ccで、ストロークを4.00インチから4.38インチに延ばしました。

部品は世代をまたいで使える？（互換の考え方）

部品が合うかは、世代の名前だけでは決まりません。資料から言えるのは次の3点です。

• 世代が替わると、共通の部品は少なくなります。 H-Dは、ツインカムがエボリューションと共通に使う部品は18点だけとしています。
• 同じツインカムの中でも、年式で分かれます。 H-Dの載せ替え用エンジン（ロングブロック）の説明では、1999〜2006年用と2007〜2013年用を分けて書いています。88の車は95か103に、96の車は103か110に載せ替えられますが、車種ごとの適合があり、ECM（エンジンの制御装置）の書き換えが別に要ります。
• 海外の出品も、年式の範囲で書かれています。 ツインカム88の検索では24件のうち9件が「99-06」「1999-2006」と書き、ツインカム96の検索では10件が2006〜2017年の範囲を書いていました。一方、ナックルヘッドの検索では、18件のうち16件が「Panhead」「Flathead」も一緒に書いていました。複数の世代の名前を並べた出品は、どの年式に合うかを品番で確かめてください。

私の判断: 部品は、世代の名前で探し始め、年式の範囲と純正の品番で絞ってください。品番の調べ方とパーツカタログの探し方は、ハーレーのページのパーツカタログの節にまとめています。国内の販売店で品番と適合を先に聞けるなら、そのほうが取り違えは少なくなります。

車体番号（VIN）の年式とどう組み合わせる？

17文字の車体番号では、左から10文字目が年式です。文字の表と車体番号の場所は、ハーレーのページの車体番号の節にあります。

• 1984年は、ショベルヘッドとエボリューションの両方がある年です。10文字目が「E」でも、エンジンの世代は車体を見て確かめてください。
• ナックルヘッドとパンヘッドの時代の車体番号は、17文字の形ではないので、この表の方法では絞れません（ハーレーのページ）。

海外の出品は何と書かれている？ 英語の検索語

古い世代の当時物の部品は、国内の専門店やオークションにも出ています。国内なら送料と関税の心配が少なく、海外なら選べる数が多い、という違いです。総額は総額計算機で、送れない物は送れない物の一覧で先に確かめてください。セカイモンは、オイルが付いているかもしれない中古のエンジン部品を危険品として扱っています。

この記事で扱わないこと：部品の適合・真贋・状態・査定

• 部品が車に合うか、世代をまたいで流用できるかの判断
• エンジンや部品が本物の純正品かどうか、状態、値段の判断
• 17文字になる前の車体番号と、エンジン番号の読み方（公式の資料で確かめてから追記します）
• フラットヘッド、F-Head など、ナックルヘッドより前の世代

このブログは、Harley-Davidson とは関係のない非公式のブログです。ブランド名やエンジンの名前は、説明のために文字で書いています。

ツインカムは、1つ前のエボリューションと共通の部品が18点しかありませんでした。同じ「ハーレーのビッグツイン」でも、世代が1つ違えば別のエンジンと考えて、年式の範囲と品番で探すのが近道です。
